冷間工具鋼
大同特殊鋼の冷間プレス・冷間鍛造向け工具鋼は、
ハイテン材や厚板のプレス成形で想定される、摩耗・チッピング・割れ等の低減に貢献します。ロール・刃物等の治工具にも適用可能です。

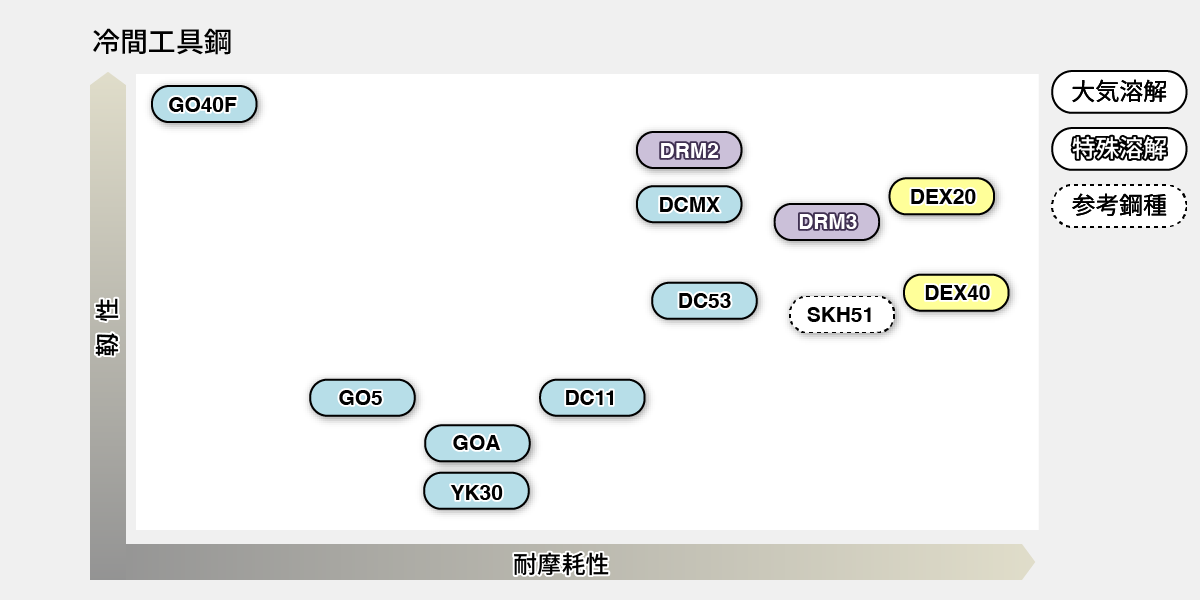

位置付け図
鋼種一覧表
| 区分 | 鋼種名 | 相当規格 | 特長 | 詳細情報 | ||||
| JIS | AISI | WNr. | 特設ページ | カタログ | 技術資料 | |||
|
SKD11系 ダイス鋼 |
DC11 | SKD11 | D2 eq. | 1.2379 eq. | 汎用冷間ダイス鋼 |
|
||
| DC53 | - | - | - |
8%Cr 高硬度・高靭性鋼 - Part1. 基礎特性 - Part2. 熱処理マニュアル - Part3. 実用評価事例集 |

|
|
||
| DCMX | - | - | - | 高靭性・快削・低変寸鋼 |
|
|
|
|
| 合金工具鋼 | YK30 | SKS93 |
W5 mod. |
- | 油焼入れ鋼 |
|
||
| GOA |
SKS3 mod. |
O1 mod. |
1.2510 mod. |
油焼入れ鋼 |
|
|||
| GO4 | - | - | - | 空気焼入れ鋼 |
|
|||
| GO5 | - | - | - | フレームハード鋼 |
|
|||
| GO40F | - | - | - | 40HRCプリハードン鋼 |
|
|||
|
マトリックス ハイス |
DRM2 | - | - | - | 高硬度・高靭性鋼（主に温間鍛造用途） |
|
|
|
| DRM3 | - | - | - |
高硬度・高靱性鋼 （主に冷間鍛造用途） |
|
|
||
| 粉末ハイス | DEX20 | - | - | - | 高靭性鋼（粉末材） | |||
| DEX40 | - | - | - | 高硬度・高靭性鋼（粉末材） | ||||
冷間工具鋼全般および周辺技術に関する技術情報は「関連資料」をご覧ください。
技術資料
| No. | タイトル | 掲載誌・出典 | 巻号・頁 | 資料を読む |
| S03e | The application of DCMX (No. SD1901) | - | - | PDFを開く |
| G01 | 1C-1Si-8Cr-2Mo系冷間工具鋼の高温焼戻し硬さと2次硬化挙動について | 大同特殊鋼技報「電気製鋼」 | 1989年 60巻 4号 p.311-323 | J-STAGEサイトへ移動 |
| G02 | 1C-1Si-8Cr-2Mo鋼の靱性に及ぼす残留オーステナイトの影響 | 大同特殊鋼技報「電気製鋼」 | 1993年 64巻 3号 p.140-151 | J-STAGEサイトへ移動 |
| G03 | 1C-8Cr系高温焼戻し冷間工具鋼の経時寸法変化におよぼす残留オーステナイト安定化の影響 | 大同特殊鋼技報「電気製鋼」 | 2000年 71巻 2号 p.141-148 | J-STAGEサイトへ移動 |
| G04 | 冷間工具鋼の疲労強度に及ぼす一次炭化物分布の影響 | 大同特殊鋼技報「電気製鋼」 | 2005年 76巻 4号 p.249-257 | J-STAGEサイトへ移動 |
| G05 | 冷間ダイス鋼の熱処理変寸の異方性に及ぼす晶出炭化物の影響 | 大同特殊鋼技報「電気製鋼」 | 2007年 78巻 4号 p.289-290 | J-STAGEサイトへ移動 |
| G06 | 熱処理寸法の制御が容易なマトリックス冷間ダイス鋼 DCMX | 大同特殊鋼技報「電気製鋼」 | 2010年 81巻 1号 p.53-60 | 大同技報ページへ移動 |
| (G06e) |
A New Type Cold Work Die Steel with Isotropy of Dimensional Change “DCMX" (No. SD2006) |
Source: DENKI-SEIKO (Electric Furnace Steel) |
2010, Vol.81, No.1, p.53-60 | PDFを開く |
| L01 | 高硬度・高靭性マトリックスハイスDRM鋼の開発 | 大同特殊鋼技報「電気製鋼」 | 2005年 76巻 4号 p.279-286 | J-STAGEサイトへ移動 |
| (L01e) |
The Development of High Hardness and Toughness Matrix Type High Speed Tool Steels “DRM” (No. SD2108) |
Source: DENKI-SEIKO (Electric Furnace Steel) |
2005, Vol.76, No.4, p.279-286 | PDFを開く |
| L02 | 金型用マトリックスハイスDRM鋼の実用事例 | 大同特殊鋼技報「電気製鋼」 | 2007年 78巻 4号 p.353-360 | J-STAGEサイトへ移動 |
関連資料
| No. | タイトル | 掲載誌・出典 | 巻号・頁 | 資料を読む |
| H01 | 高張力鋼板の冷間成形での工具損傷における工具鋼種類の影響 | 大同特殊鋼技報「電気製鋼」 | 2017年 88巻 2号 p.95-100 | 大同技報ページへ移動 |
| H02 | 高張力鋼板成形用冷間金型における表面処理品の寿命評価 | 大同特殊鋼技報「電気製鋼」 | 2014年 85巻 1号 p.39-46 | 大同技報ページへ移動 |
| (H02e) |
Life Evaluation of Surface Treatments of Mold in Cold Working of High Strength Steel (No. SD2003) |
Source: DENKI-SEIKO (Electric Furnace Steel) |
2014, Vol.85, No.1, p.39-46 | PDFを開く |
| H03 | パンチコーティングが及ぼす穴抜き切り口性状への影響 | 大同特殊鋼技報「電気製鋼」 | 2014年 85巻 1号 p.47-51 | 大同技報ページへ移動 |
| (H03e) | Effect of Punch Coating on Pierced Surface Properties (No. SD2004) |
Source: DENKI-SEIKO (Electric Furnace Steel) |
2014, Vol.85, No.1, p.47-51 | PDFを開く |
