等方性SmFeN磁粉・コンパウンド
（等方性SmFeNボンド磁石）とは
大同特殊鋼の等方性SmFeN磁粉・コンパウンド
微細結晶を有するSmFe系合金を超急冷法により作製し、窒化処理を施し「等方性SmFeN系磁石粉末」を製造します。その磁石粉末を樹脂で結合させた製品が「等方性SmFeNコンパウンド」になります。大同特殊鋼は「等方性SmFeN磁粉・コンパウンド」をご提供いたします。
大同特殊鋼グループでは、磁粉、コンパウンド、及び、ボンド磁石成形体（圧縮成形・射出成形）といった様々な形態で、ご提案、ご提供することが可能です。
※ボンド磁石成形体は、㈱ダイドー電子にて製造・販売。
等方性SmFeN磁粉・コンパウンド
（等方性SmFeNボンド磁石）の特徴
-
優れた耐食性
無塗装でも錆びにくい
-
長期熱安定性
NdFeB系ボンド磁石に比べ、長期的な熱安定性に優れる
-
様々な樹脂との複合化
射出成形の場合、耐熱性、耐薬品性などに優れるPPS
（ポリフェニレンサルファイド）系樹脂への適用も可能 -
着磁性
NdFeB系ボンド磁石に比べ高い磁界が必要

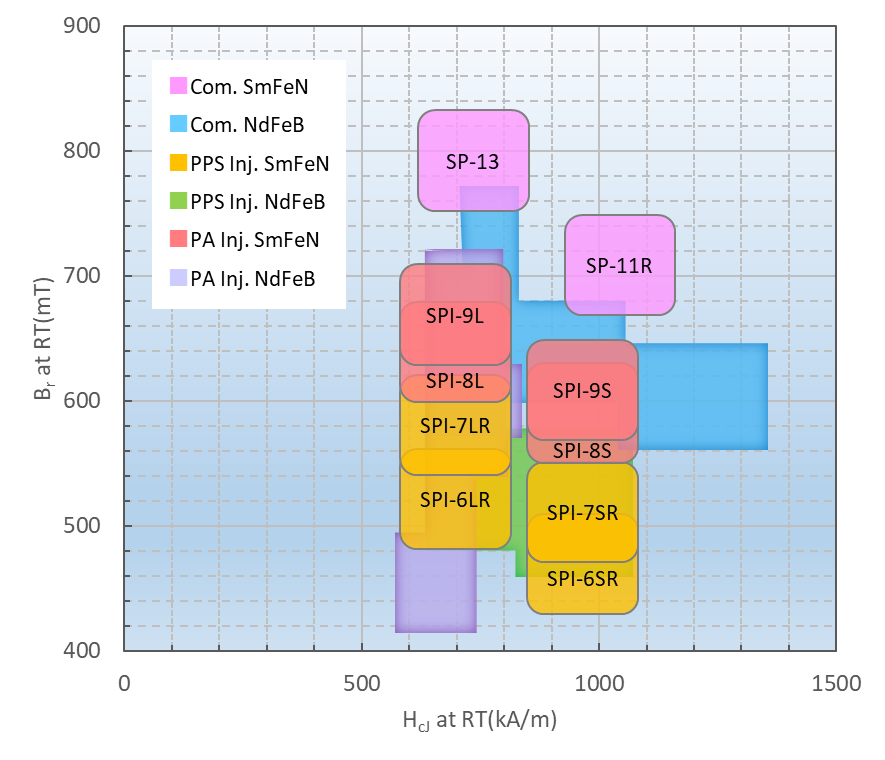

大同特殊鋼Gr.の等方性ボンド磁石（特性領域比較）
等方性SmFeNボンド磁石の製造工程
大同特殊鋼グループは、 等方性SmFeN磁粉、ボンド磁石用コンパウンド（磁粉と樹脂を混合）、及びボンド磁石成形品（圧縮成形、射出成形）の製造・販売を行っています。
ボンド磁石成形品（ダイドー電子）
ダイドー電子のホームページはこちらから
等方性SmFeN磁粉
| 単位 | 等方性SmFeN磁粉 | ||
|---|---|---|---|
| 標準仕様 SFN2M |
高保磁力仕様 SFN3H |
||
| Br | mT （kG） |
930 ～ 990 （9.3 ～ 9.9） |
860 ～ 920 （8.6 ～ 9.2） |
| HcJ | kA/m （kOe） |
614 ～ （7.8 ～ ） |
922 ～ （11.6 ～ ） |
| (BH)max | kJ/m3 （MGOe） |
136 ～ 157 （17.1 ～ 19.7） |
124 ～ 145 （15.6 ～ 18.2） |
※注意事項
- 磁粉の磁気特性は、未粉砕状態における測定値です。
- 磁気特性は、5Tで着磁後に測定した値です。
- 本資料に掲載の図表・データは、弊社標準テストピースによる測定値であり、保証値ではありません。
- 各特性値は磁石の形状・寸法により異なる場合があります。製品の実形状にてご確認いただくことを推奨します。
- 保証値につきましては、形状・寸法ごとにご相談のうえ設定させていただきます。
- 記載内容は、予告なく変更する場合があります。

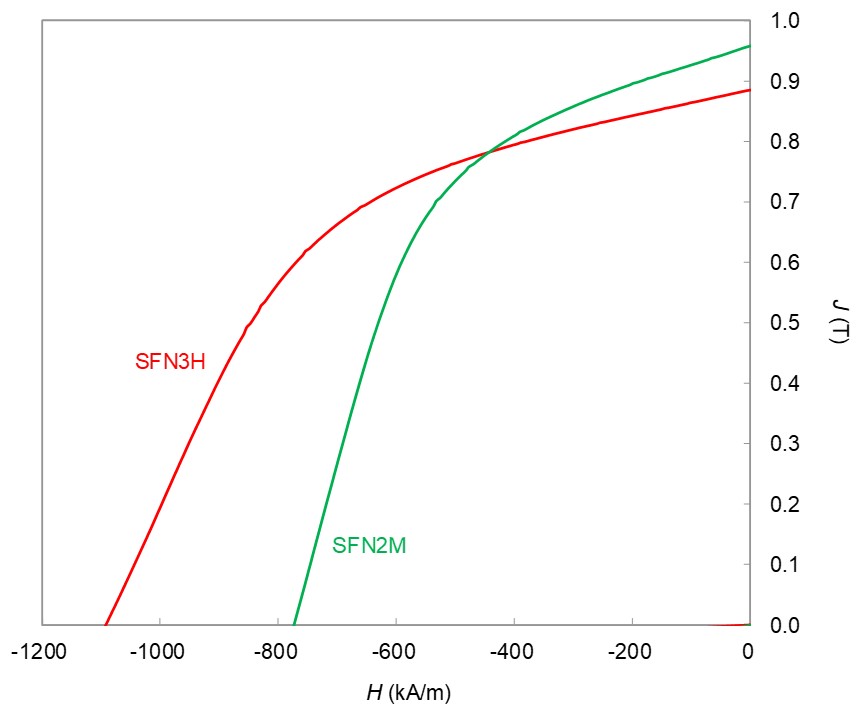

磁粉の代表減磁曲線（23℃）
等方性SmFeN磁石 ： 圧縮成形用コンパウンド、圧縮成形ボンド磁石
磁気特性および物理的・機械的特性
高耐熱化要求の高まりにともない高保磁力仕様を新たに製品化。(今後ラインナップ拡充予定)
| 単位 | 等方性SmFeN磁石 | ||
|---|---|---|---|
| 標準仕様 SP-13C(コンパウンド) SP-13(成形体) |
高保磁力仕様 SP-11RC(コンパウンド) SP-11R(成形体) |
||
| 使用磁粉 | - | SFN2M | SFN3H |
| Br | mT (kG) |
750 ～ 830 (7.5 ～ 8.3) |
670 ～ 750 (6.7 ～ 7.5) |
| HcB | kA/m (kOe) |
450 ～ (5.7 ～ ) |
461 ～ (5.8 ～ ) |
| HcJ | kA/m (kOe) |
614 ～ (7.8 ～ ) |
922 ～ (11.6 ～ ) |
| (BH)max | kJ/m3 (MGOe) |
94 ～ 107 (11.9 ～ 13.4) |
82 ～ 95 (10.4 ～ 11.9) |
| μrec | - | 1.15 ～ 1.20 | 1.10 ～ 1.15 |
| α (23 ～ 120 ℃) |
%/℃ | -0.07 | -0.06 |
| β (23 ～ 120 ℃) |
%/℃ | -0.39 | -0.39 |
| 密度 | g/cm3 | 6.14 | 6.09 |
| 熱膨張係数 (20 ～ 100 ℃) |
10-5/℃ | 1.3 | 1.3 |
| 曲げ強度 | MPa (kgf/mm2) |
52 (5.3) |
52 (5.3) |
| 曲げ弾性率 | MPa (kgf/mm2) |
10,800 (1,102) |
10,800 (1,102) |
| 圧環強度 | MPa (kgf/mm2) |
54 (5.6) |
54 (5.6) |
※注意事項※
- 磁気特性は、5Tで着磁後に測定した値です。
- 本資料に掲載の図表・データは、弊社標準テストピースによる測定値であり、保証値ではありません。
- 各特性値は磁石の形状・寸法により異なる場合があります。製品の実形状にてご確認いただくことを推奨します。
- 保証値につきましては、形状・寸法ごとにご相談のうえ設定させていただきます。
- 記載内容は、予告なく変更する場合があります。
圧縮成形ボンド磁石の代表減磁曲線(23～150℃)
圧縮成形ボンド磁石の耐食性

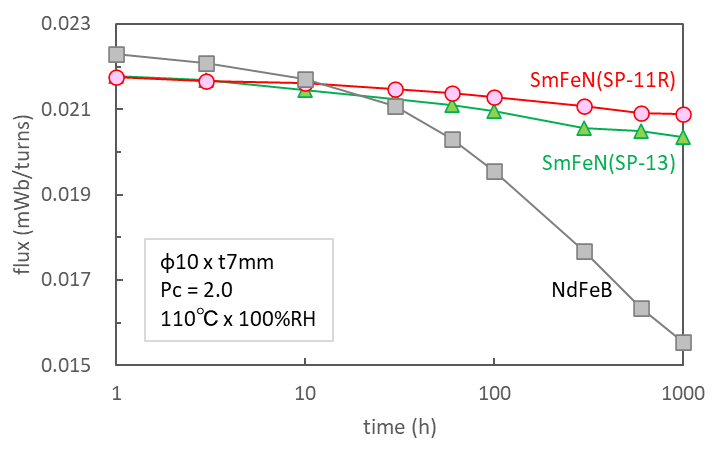

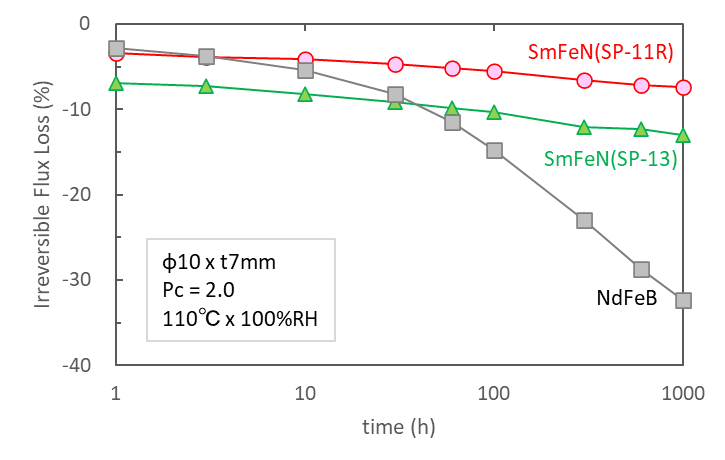

長時間耐食性評価(コーティングなし)

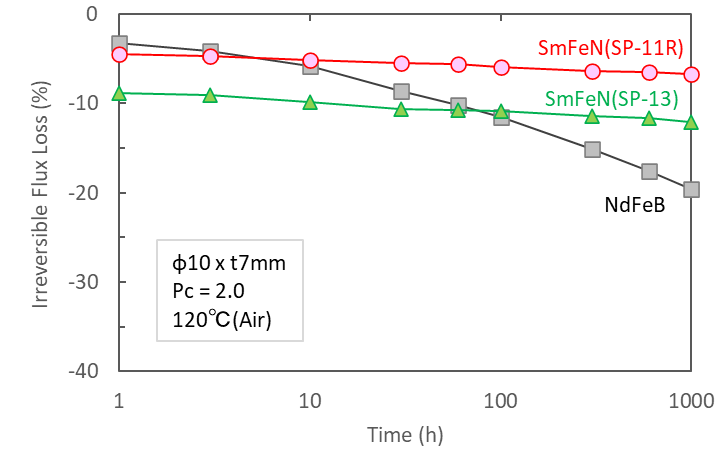

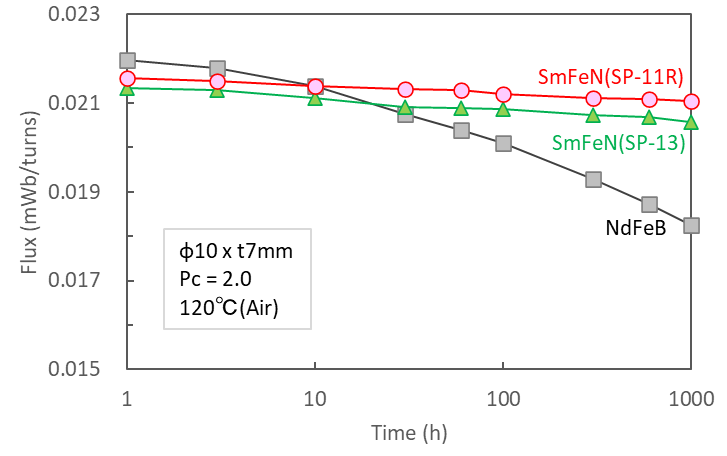

長時間耐熱性評価(コーティングなし)
等方性SmFeN磁石：射出成形用コンパウンド、射出成形ボンド磁石（PPSグレード）
磁気特性および物理的・機械的特性
| 単位 | 等方性SmFeN磁石 | ||||
|---|---|---|---|---|---|
| 標準仕様 SC-6LR(コンパウンド) SPI-6LR(成形体) |
標準仕様 SC-7LR(コンパウンド) SPI-7LR(成形体) |
高保磁力仕様 SC-6SR(コンパウンド) SPI-6SR(成形体) |
高保磁力仕様 SC-7SR(コンパウンド) SPI-7SR(成形体) |
||
| 使用磁粉 | - | SFN2M | SFN2M | SFN3H | SFN3H |
| 使用樹脂 | - | PPS | PPS | PPS | PPS |
| Br | mT (kG) |
480 ～ 560 (4.8 ～ 5.6) |
540 ～ 620 (5.4 ～ 6.2) |
430 ～ 510 (4.3 ～ 5.1) |
470 ～ 550 (4.7 ～ 5.5) |
| HcB | kA/m (kOe) |
302 ～ (3.8 ～ ) |
335 ～ (4.3 ～ ) |
287 ～ (3.7 ～ ) |
318 ～ (4.0 ～ ) |
| HcJ | kA/m (kOe) |
572 ～ (7.2 ～ ) |
572 ～ (7.2 ～ ) |
851 ～ (10.7 ～ ) |
851 ～ (10.7 ～ ) |
| (BH)max | kJ/m3 (MGOe) |
38 ～ 50 (4.8 ～ 6.2) |
49 ～ 60 (6.2 ～ 7.5) |
31 ～ 39 (3.9 ～ 4.9) |
39 ～ 49 (5.0 ～ 6.1) |
| μrec | - | 1.10 ～ 1.20 | 1.10 ～ 1.20 | 1.10 ～ 1.20 | 1.10 ～ 1.20 |
| α (23 ～ 120℃) |
% /℃ | -0.07 | -0.08 | -0.06 | -0.06 |
| β (23 ～ 120℃) |
% /℃ | -0.42 | -0.43 | -0.41 | -0.41 |
| 密度 | g/cm3 | 4.76 | 5.07 | 4.77 | 5.07 |
| 熱膨張係数 (20 ～ 100℃) |
10-5/℃ | MD : 1.7 TD : 2.1 |
MD : 1.6 TD : 2.0 |
MD : 1.7 TD : 2.1 |
MD : 1.5 TD : 2.0 |
| 曲げ強度 | MPa (kgf/mm2) |
60 (6.2) |
47 (4.8) |
54 (5.6) |
40 (4.1) |
| 曲げ弾性率 | MPa (kgf/mm2) |
24,800 (2,529) |
26,900 (2,744) |
24,200 (2,468) |
26,100 (2,662) |
| 圧環強度 | MPa (kgf/mm2) |
84 (8.6) |
60 (6.2) |
77 (7.9) |
53 (5.4) |
※注意事項※
- 磁気特性は、5Tで着磁後に測定した値です。
- 本資料に掲載の図表・データは、弊社標準テストピースによる測定値であり、保証値ではありません。
- 各特性値は磁石の形状・寸法により異なる場合があります。製品の実形状にてご確認いただくことを推奨します。
- 保証値につきましては、形状・寸法ごとにご相談のうえ設定させていただきます。
- 記載内容は、予告なく変更する場合があります。

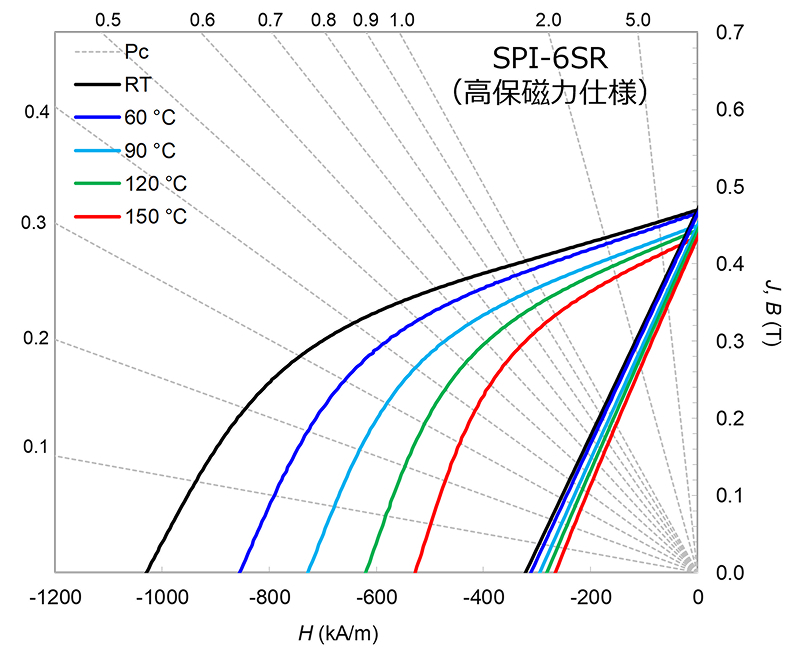

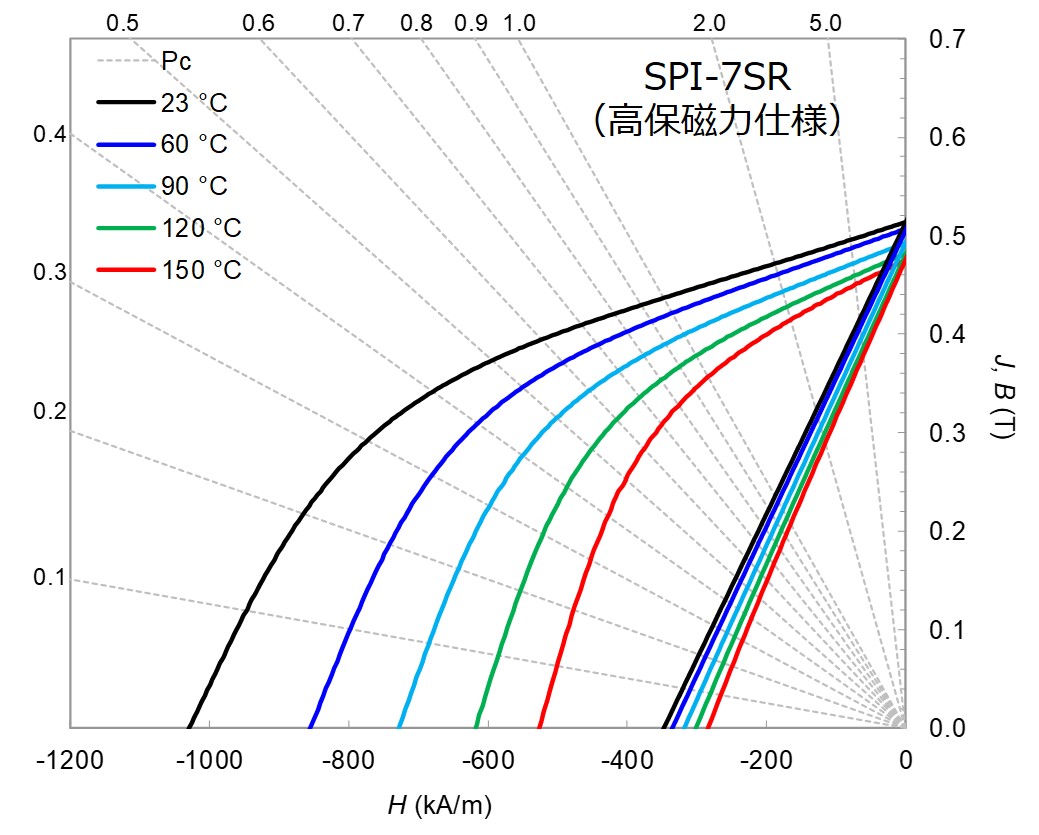

射出成形ボンド磁石の代表減磁曲線 (23～150℃)
等方性SmFeN磁石：射出成形用コンパウンド、射出成形ボンド磁石（PAグレード）
| 単位 | 等方性SmFeN磁石 | ||||
|---|---|---|---|---|---|
| 標準仕様 SC-8L(コンパウンド) SPI-8L(成形体) |
標準仕様 SC-9L(コンパウンド) SPI-9L(成形体) |
高保磁力仕様 SC-8S(コンパウンド) SPI-8S(成形体) |
高保磁力仕様 SC-9S(コンパウンド) SPI-9S(成形体) |
||
| 使用磁粉 | - | SFN2M | SFN2M | SFN3H | SFN3H |
| 使用樹脂 | - | PA12 | PA12 | PA12 | PA12 |
| Br | mT (kG) |
600 ～ 680 (6.0 ～ 6.8) |
630 ～ 710 (6.3 ～ 7.1) |
550 ～ 630 (5.5 ～ 6.3) |
570 ～ 650 (5.7 ～ 6.5) |
| HcB | kA/m (kOe) |
381 ～ (4.8 ～ ) |
397 ～ (5.0 ～ ) |
374 ～ (4.7 ～ ) |
382 ～ (4.9 ～ ) |
| HcJ | kA/m (kOe) |
572 ～ (7.2 ～ ) |
572 ～ (7.2 ～ ) |
851 ～ (10.7 ～ ) |
851 ～ (10.7 ～ ) |
| (BH)max | kJ/m3 (MGOe) |
61 ～ 73 (7.7 ～ 9.1) |
67 ～ 79 (8.5 ～ 9.9) |
55 ～ 67 (7.0 ～ 8.4) |
57 ～ 69 (7.2 ～ 8.6) |
| μrec | - | 1.10 ～ 1.20 | 1.10 ～ 1.20 | 1.10 ～ 1.20 | 1.10 ～ 1.20 |
| α (23 ～ 120℃) |
% /℃ | -0.07 | -0.07 | -0.05 | -0.06 |
| β (23 ～ 120℃) |
% /℃ | -0.42 | -0.42 | -0.41 | -0.42 |
| 密度 | g/cm3 | 5.27 | 5.41 | 5.27 | 5.41 |
| 熱膨張係数 (20 ～ 100℃) |
10-5/℃ | MD : 2.9 TD : 3.6 |
MD : 2.4 TD : 3.2 |
MD : 2.7 TD : 3.7 |
MD : 2.3 TD : 3.3 |
| 曲げ強度 | MPa (kgf/mm2) |
59 (6.0) |
56 (5.8) |
68 (7.0) |
74 (7.6) |
| 曲げ弾性率 | MPa (kgf/mm2) |
19,000 (1,938) |
20,400 (2,081) |
20,400 (2,081) |
23,700 (2,417) |
| 圧環強度 | MPa (kgf/mm2) |
63 (6.5) |
56 (5.8) |
65 (6.7) |
61 (6.3) |
※注意事項※
- 磁気特性は、5Tで着磁後に測定した値です。
- 本資料に掲載の図表・データは、弊社標準テストピースによる測定値であり、保証値ではありません。
- 各特性値は磁石の形状・寸法により異なる場合があります。製品の実形状にてご確認いただくことを推奨します。
- 保証値につきましては、形状・寸法ごとにご相談のうえ設定させていただきます。
- 記載内容は、予告なく変更する場合があります。
射出成形ボンド磁石の代表減磁曲線 (23～120℃)
